長征儀表廠頂裝式磁翻板液位計

1.1 原理

   根據浮力原理和磁性耦合作用研制而成。當被測容器中 的液位升降時，液位計主體管中的磁浮子也隨之升降，浮子內 的磁鋼通過磁耦合傳遞到翻板指示器，驅動紅黃翻板翻轉。液 位上升時，翻板由紅色翻轉為黃色；液位下降時，翻板由黃色翻 轉為紅色。面板的紅黃界位處為容器內介質液位的實際高度， 從而實現液位的指示。

1.2 特點

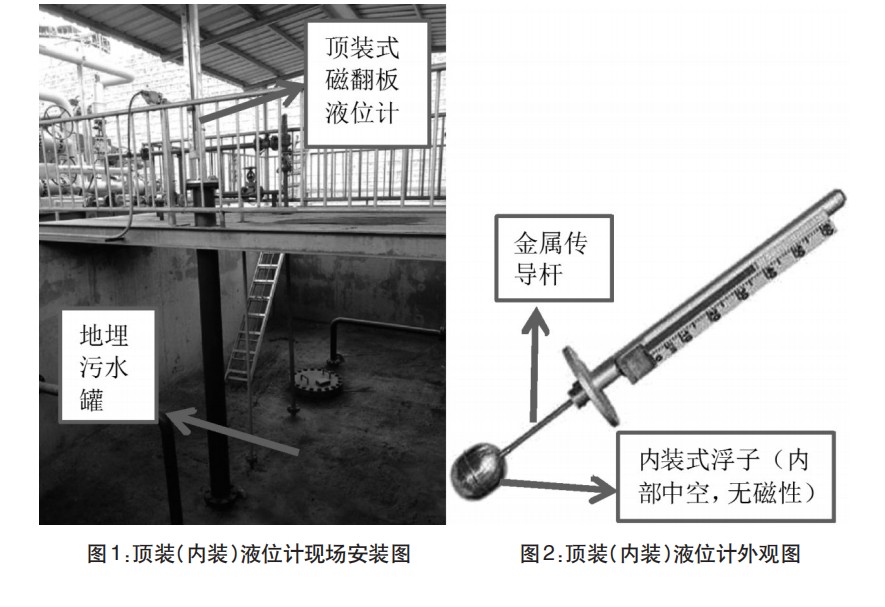

   頂裝式磁翻板液位計測量范圍大，讀數直觀清晰；密封結 合面少，不易滲漏，安全可靠；指示部分與被測介質隔離；易于 安裝、維修方便。不適合于強烈振動和強磁的工作場合。（圖1， 圖2）

1.3 結構

  地埋污水罐液位計選用頂裝式磁翻板液位計，主要由五部分組成。

A浮球：浮球直接安裝于液體的容器中，內部中空，本身不 帶有磁性，其頂端固定一細長的金屬傳導桿；

B磁浮子：磁浮子為一帶有磁性的金屬圓柱體，連接在金屬 傳導桿的另一端，處于護套筒內部，當?shù)投说臏y(cè)量浮球在液面 最低時，傳導桿頂部的磁性浮子正處于外部護套筒的最低端；

C面板：內部裝有紅黃磁翻板，磁翻板受金屬傳導桿頂部的 磁浮子磁性影響反轉而出現顏色變化，由此能夠指示出浮子的 高度即液體的液位高度；
